日本原裝進口TSUBAKI椿本千斤頂型號：JWM050DSH1
蘇州上野公司品牌負責人聯係電話：17895046997 劉先生 同微信
JWM是適用於低速、低頻率的標準千斤頂類型。主要組成部分為梯形螺紋和高精度蝸輪。
特點：
・簡單緊湊的構造更經濟
・充分利用滑動接觸的梯形螺紋特性，最適合低速、低頻率的用途
・梯形螺釘在計算上具有自鎖性，可保持載荷

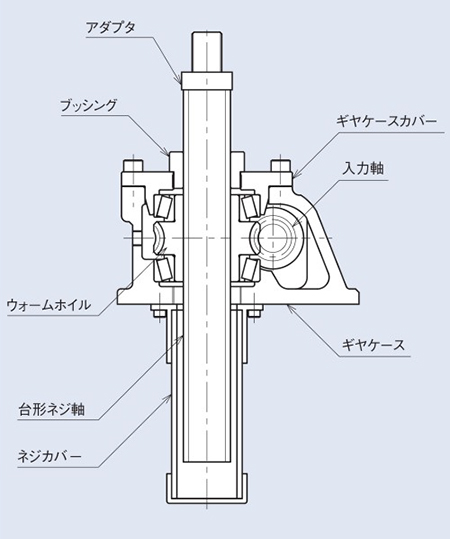

基本形仕様押上用

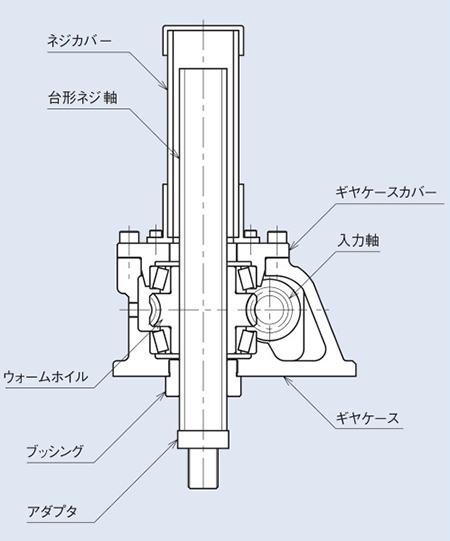

基本形仕様吊下用
| 型番 | JWM002 | JWM005 | JWM010 | JWM025 | JWM050 | JWM100 | JWM150 | JWM200 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 基本容量kN{tf} | 1.96{0.2} | 4.90{0.5} | 9.80{1} | 24.5{2.5} | 49.0{5} | 98.0{10} | 147{15} | 196{20} | ||
| ネジ外徑mm | 12 | 16 | 20 | 26 | 40 | 50 | 55 | 65 | ||
| ネジ穀底徑mm | 8.8 | 10.8 | 14.8 | 19.7 | 30.5 | 38.4 | 43.4 | 51.3 | ||
| ネジリードmm | 3 | 4 | 4 | 5 | 8 | 10 | 10 | 12 | ||
| ウォーム速比 | H速度 | 5 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | |
| L速度 | 20 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | ||
| 総合効率 % | H速度 | 26 | 26 | 21 | 21 | 22 | 22 | 20 | 20 | |
| L速度 | 15 | 15 | 12 | 12 | 14 | 15 | 14 | 13 | ||
| 最大許容入力容量 kW | H速度 | 0.16 | 0.39 | 0.49 | 1.0 | 2.0 | 2.8 | 3.1 | 5.0 | |
| L速度 | 0.08 | 0.18 | 0.36 | 0.46 | 0.63 | 1.4 | 2.2 | 3.2 | ||
| 無負荷空転トルクN・m{kgf・m} | 0.11{0.011} | 0.11{0.011} | 0.29{0.03} | 0.62{0.063} | 1.4{0.14} | 2.0{0.2} | 2.6{0.27} | 3.9{0.4} | ||
| 許容入力軸トルク※注1 N・m{kgf・m} | 9.8{1} | 9.8{1} | 19.6{2} | 49.0{5} | 153.9{15.7} | 292{29.8} | 292.0{29.8} | 292.0{29.8} | ||
| 基本容量に対する所要入力トルク※注2 N・m{kgf・m} | H速度 | 0.83{0.08} | 2.5{0.26} | 6.2{0.64} | 16.1{1.6} | 48.7{5.0} | 90.7{9.2} | 149{15.2} | 238.1{24.3} | |
| L速度 | 0.42{0.04} | 1.1{0.12} | 2.9{0.30} | 7.4{0.75} | 20.0{2.0} | 45.3{4.6} | 72.3{7.4} | 124.0{12.6} | ||
| 入力軸1回転當りのネジ移動量 mm | H速度 | 0.6 | 0.8 | 0.8 | 0.83 | 1.33 | 1.25 | 1.25 | 1.50 | |
| L速度 | 0.15 | 0.2 | 0.2 | 0.21 | 0.33 | 0.42 | 0.42 | 0.50 | ||
| 最大入力回転速度 r/min | H速度 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | |
| L速度 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | ||
| 基本容量における最大入力回転速度 r/min | H速度 | 1800 | 1500 | 750 | 600 | 400 | 300 | 200 | 200 | |
| L速度 | 1800 | 1500 | 1200 | 600 | 300 | 300 | 290 | 250 | ||
| 基本容量時のネジ軸回転トルクN・m{kgf・m} | 2.6{0.26} | 8.6{0.87} | 20.1{2.1} | 65.1{6.6} | 201.5{20.5} | 503.6{51.3} | 813.2{82.9} | 1287.7{131.3} | ||
| ネジカバー材質※注3 | 硬貨塩化ビニール製 | 鋼管製 | ||||||||
| 潤滑 | ネジ部：グリース塗布 減速部：グリースパス | |||||||||
| 塗裝色 | つばきオリーブグレー（マンセル 5GY6/0.5 近似色） | |||||||||
| 使用環境 | 使用溫度範囲 | ー15～80℃ | ||||||||
| 相対濕度 | 85%以下（結露のないこと） | |||||||||
| 使用雰囲気 | 通常屋內（屋內で雨や水のかからない場所、粉塵は一般工場程度） | |||||||||
| 負荷時間率※注4 | 20%ED以內 | |||||||||
注）1.ジャッキ入力軸のみの許容トルクです。（連動運転時にはご確認ください。）
2.無負荷空転トルクを含んだ値です。
3.回り止め仕様の型番002～050は鋼製角パイプとなります。
4.負荷時間率は30分間を基準として、 30分間あたりの運転時間の割合とします。
