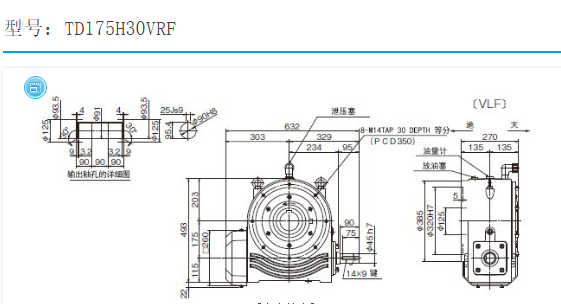

水平垂直安裝的TSUBAKI椿本齒輪減速機：TD175H30VRF 標準品
蘇州上野機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信
環麵驅動采用鼓形蝸輪，兼具高傳動力和高效率。
兩種箱體類型，帶底腳安裝，輸出軸為實心軸的類型和法蘭安裝，輸出軸為中空軸的類型。
所有構造設計確保極致的緊湊化和輕量化。
特點：
・鼓形蝸輪全麵傳導動力，兼具高傳動力和高性能。最適於簡約的裝置設計。
與通用圓柱型蝸輪齒輪同一尺寸的場合，具有1.5～2倍的負荷能力。
扭矩比較
・肅靜平滑的運轉
環麵驅動最大程度地提高了齒形精度，達到肅靜平滑的運轉。
同時咬合齒數比較
同時咬合齒數比較
環麵蝸杆傳動 4～6.5枚
通用圓柱型蝸輪齒輪 1.7～2枚
・回轉不均小
環麵驅動同時咬合的齒數多，在使用齒輪的各種減速機中，角度傳導誤差最小。
| 額定減速比 | 實際減速比 | 輸入1750 r/min | 輸入1450 r/min | 輸入1150 r/min | 輸入950 r/min | 輸入500 r/min | 輸入100 r/min | 約重 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | |||||||||
| N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | |||||||||
| 30 | 32.50 | 24.5 | 3863 | 394 | 23.5 | 4467 | 456 | 21.2 | 5048 | 515 | 18.6 | 5346 | 546 | 12.0 | 6478 | 661 | 3.1 | 7903 | 806 | 182 |
・1450r/min以上的值受額定熱負荷限製。短時間運行時請另行谘詢。
| 輸出軸容許徑向負載 | 輸出軸容許軸向負載 | ||||||
|---|---|---|---|---|---|---|---|
| 輸出軸轉速 59r/min以下 | 輸出軸轉速 60r/min～175r/min | 輸出軸轉速 59r/min以下 | 輸出軸轉速 60r/min～175r/min | ||||
| N | kgf | N | kgf | N | kgf | N | kgf |
| 32614 | 3328 | 24452 | 2495 | 34255 | 3495 | 23599 | 2408 |
| 減 速 部 | 潤滑方式 | 油浴方式·注油出貨 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 鍵規格 | 新JIS普通 JIS B1301-1976（中實軸部用鍵一同出貨） | |
| 塗裝規格 | 蒙塞爾5PB2/6（藍色） | |
| 底層：清漆類底漆 表層：清漆類塗料 | ||
| 防鏽規格 | 防鏽期 室內保管6個月（工廠出廠後） | |
| 外部防鏽處理：塗抹防鏽脂 內部防鏽處理：填充潤滑油後密封 | ||
| 周 圍 條 件 | 設置場所 | 室內 |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 95%以下（無結露） | |
| 高 度 | 海拔1000m以下 | |
| 環 境 | 無腐蝕性及爆炸性氣體·蒸氣及無結露，塵埃少 | |
| 安裝方式 | 水平·垂直安裝 | |
蘇州上野機電設備有限公司銷售型號：
1/10
TD175S10TL
TD175S10TR
TD175S10TLR
TD175S10BL
TD175S10BR
TD175S10BLR
TD175S10VLU
TD175S10VRU
TD175S10VLD
TD175S10VRD
TD175S10VLUD
TD175S10VRUD
TD175H10TLF
TD175H10TRF
TD175H10BLF
TD175H10BRF
TD175H10VLF
TD175H10VRF
1/20
TD175S20TL
TD175S20TR
TD175S20TLR
TD175S20BL
TD175S20BR
TD175S20BLR
TD175S20VLU
TD175S20VRU
TD175S20VLD
TD175S20VRD
TD175S20VLUD
TD175S20VRUD
TD175H20TLF
TD175H20TRF
TD175H20BLF
TD175H20BRF
TD175H20VLF
TD175H20VRF
1/30
TD175S30TL
TD175S30TR
TD175S30TLR
TD175S30BL
TD175S30BR
TD175S30BLR
TD175S30VLU
TD175S30VRU
TD175S30VLD
TD175S30VRD
TD175S30VLUD
TD175S30VRUD
TD175H30TLF
TD175H30TRF
TD175H30BLF
TD175H30BRF
TD175H30VLF
TD175H30VRF
1/40
TD175S40TL
TD175S40TR
TD175S40TLR
TD175S40BL
TD175S40BR
TD175S40BLR
TD175S40VLU
TD175S40VRU
TD175S40VLD
TD175S40VRD
TD175S40VLUD
TD175S40VRUD
TD175H40TLF
TD175H40TRF
TD175H40BLF
TD175H40BRF
TD175H40VLF
TD175H40VRF
1/50
TD175S50TL
TD175S50TR
TD175S50TLR
TD175S50BL
TD175S50BR
TD175S50BLR
TD175S50VLU
TD175S50VRU
TD175S50VLD
TD175S50VRD
TD175S50VLUD
TD175S50VRUD
TD175H50TLF
TD175H50TRF
TD175H50BLF
TD175H50BRF
TD175H50VLF
TD175H50VRF
1/60
TD175S60TL
TD175S60TR
TD175S60TLR
TD175S60BL
TD175S60BR
TD175S60BLR
TD175S60VLU
TD175S60VRU
TD175S60VLD
TD175S60VRD
TD175S60VLUD
TD175S60VRUD
TD175H60TLF
TD175H60TRF
TD175H60BLF
TD175H60BRF
TD175H60VLF
TD175H60VRF
1/100
TD175S100BL-R
TD175S100BR-L
TD175S100BL-LR
TD175S100BR-LR
TD175S100VL-RU
TD175S100VR-LU
TD175S100VL-RD
TD175S100VR-LD
TD175S100VL-RUD
TD175S100VR-LUD
TD175H100BL-RF
TD175H100BR-LF
TD175H100VL-RF
TD175H100VR-LF
