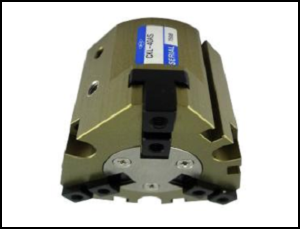

強力卡盤KONSEI近藤氣缸型號：CKL-25AS 淨重 0.19Kg
蘇州上野機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信

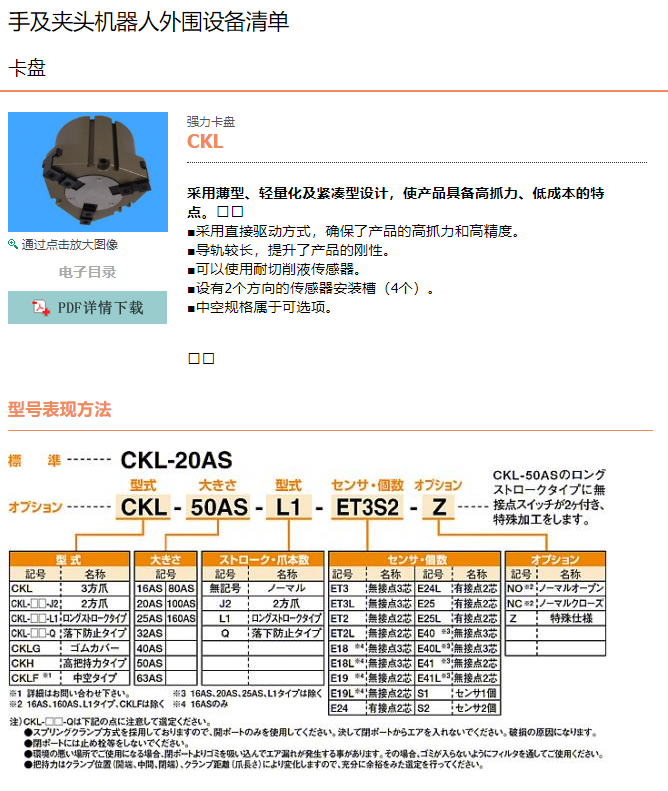

CKL強力卡盤
采用薄型、輕量化及緊湊型設計，使產品具備高抓力、低成本的特點。
■采用直接驅動方式，確保了產品的高抓力和高精度。
■導軌較長，提升了產品的剛性。
■可以使用耐切削液傳感器。
■設有2個方向的傳感器安裝槽（4個）。
■中空規格屬於可選項。
| 把持方法 | 挾むチャックタイプ / 開くチャックタイプ | フィンガの數 | 3本 |
|---|---|---|---|
| 種類 | 本體 | 作動方式 | 複動形 |
| 本體形狀 | 特殊形 | 環境・用途 | 標準 |
| 付加機能 | なし | ストローク調節機構 | なし |
| シリンダ徑(φ) | 25 | ロッド徑(φ) | 8 |
| 動作ストローク(mm) | 6 | ストロークタイプ | ノーマル |
| オプション | なし | センサ・個數 | なし |
| 仕様 | - | センサ記號 | - |
| RoHS | 10 | - | - |

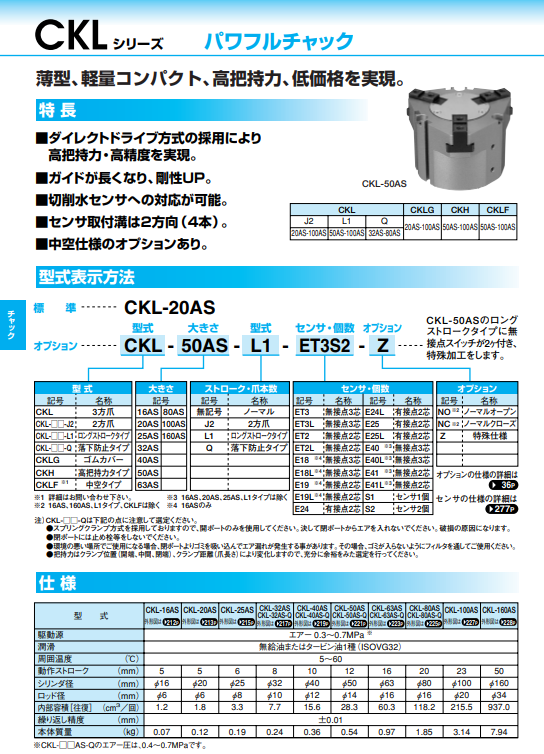

| 型式 | CKL-16AS | CKL-20AS | CKL-25AS | CKL-32AS CKL-32AS-Q | CKL-40AS CKL-40AS-Q | CKL-50AS CKL-50AS-Q |
|---|---|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa※ | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲溫度（℃） | 5～60 | |||||
| 動作ストローク（mm） | 5 | 5 | 6 | 8 | 10 | 12 |
| シリンダ徑 | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 |
| ロッド徑 | φ6 | φ6 | φ8 | φ10 | φ12 | φ14 |
| 內部容積［往復］（cm3/回） | 1.2 | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 |
| 繰り返し精度 | ±0.01 | |||||
| 本體質量 | 0.07 | 0.12 | 0.19 | 0.24 | 0.36 | 0.54 |
| 型式 | CKL-63AS CKL-63AS-Q | CKL-80AS CKL-80AS-Q | CKL-100AS | CKL-160AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa※ | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲溫度（℃） | 5～60 | |||
| 動作ストローク（mm） | 16 | 20 | 23 | 50 |
| シリンダ徑 | φ63 | φ80 | φ100 | φ160 |
| ロッド徑 | φ16 | φ16 | φ20 | φ34 |
| 內部容積［往復］（cm3/回） | 60.3 | 118.2 | 215.5 | 937.0 |
| 繰り返し精度 | ±0.01 | |||
| 本體質量 | 0.97 | 1.85 | 3.14 | 7.94 |
※CKL-□□AS-Qのエアー圧は、0.4～0.7MPaです。
| 型式 | CKL-50AS-L1 | CKL-63AS-L1 | CKL-80AS-L1 | CKL-100AS-L1 |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲溫度（℃） | 5～60 | |||
| 動作ストローク（mm） | 30 | 30 | 40 | 40 |
| シリンダ徑 | φ50 | φ63 | φ80 | φ100 |
| ロッド徑（mm） | φ14 | φ16 | φ16 | φ20 |
| 內部容積［往復］（cm3/回） | 70.7 | 113.0 | 236.4 | 274.8 |
| 繰り返し精度 | ±0.01 | |||
| 本體質量 | 1.2 | 1.6 | 3.2 | 5.0 |
| 型式 | CKH-50AS | CKH-63AS | CKH-80AS | CKH-100AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲溫度（℃） | 5～60 | |||
| 動作ストローク（mm） | 6 | 8 | 10 | 12 |
| シリンダ徑 | φ50 | φ63 | φ80 | φ100 |
| ロッド徑 | φ14 | φ16 | φ16 | φ20 |
| 內部容積［往復］（cm3/回） | 28.3 | 60.3 | 118.2 | 215.5 |
| 繰り返し精度 | ±0.01 | |||
| 本體質量 | 0.59 | 1.02 | 2.02 | 3.45 |
蘇州上野機電設備有限公司銷售型號：
CKL-25AS
CKL-25AS-E24LS1
CKL-25AS-E24LS1-NC
CKL-25AS-E24LS1-NO
CKL-25AS-E24LS2
CKL-25AS-E24LS2-NC
CKL-25AS-E24LS2-NO
CKL-25AS-E24S1
CKL-25AS-E24S1-NC
CKL-25AS-E24S1-NO
CKL-25AS-E24S2
CKL-25AS-E24S2-NC
CKL-25AS-E24S2-NO
CKL-25AS-E25LS1
CKL-25AS-E25LS1-NC
CKL-25AS-E25LS1-NO
CKL-25AS-E25LS2
CKL-25AS-E25LS2-NC
CKL-25AS-E25LS2-NO
CKL-25AS-E25S1
CKL-25AS-E25S1-NC
CKL-25AS-E25S1-NO
CKL-25AS-E25S2
CKL-25AS-E25S2-NC
CKL-25AS-E25S2-NO
CKL-25AS-ET2LS1
CKL-25AS-ET2LS1-NC
CKL-25AS-ET2LS1-NO
CKL-25AS-ET2LS2
CKL-25AS-ET2LS2-NC
CKL-25AS-ET2LS2-NO
CKL-25AS-ET2S1
CKL-25AS-ET2S1-NC
CKL-25AS-ET2S1-NO
CKL-25AS-ET2S2
CKL-25AS-ET2S2-NC
CKL-25AS-ET2S2-NO
CKL-25AS-ET3LS1
CKL-25AS-ET3LS1-NC
CKL-25AS-ET3LS1-NO
CKL-25AS-ET3LS2
CKL-25AS-ET3LS2-NC
CKL-25AS-ET3LS2-NO
CKL-25AS-ET3S1
CKL-25AS-ET3S1-NC
CKL-25AS-ET3S1-NO
CKL-25AS-ET3S2
CKL-25AS-ET3S2-NC
CKL-25AS-ET3S2-NO
CKL-25AS-NC
CKL-25AS-NO
