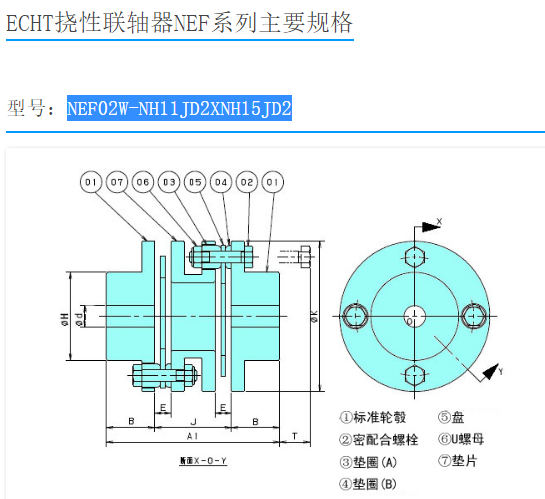

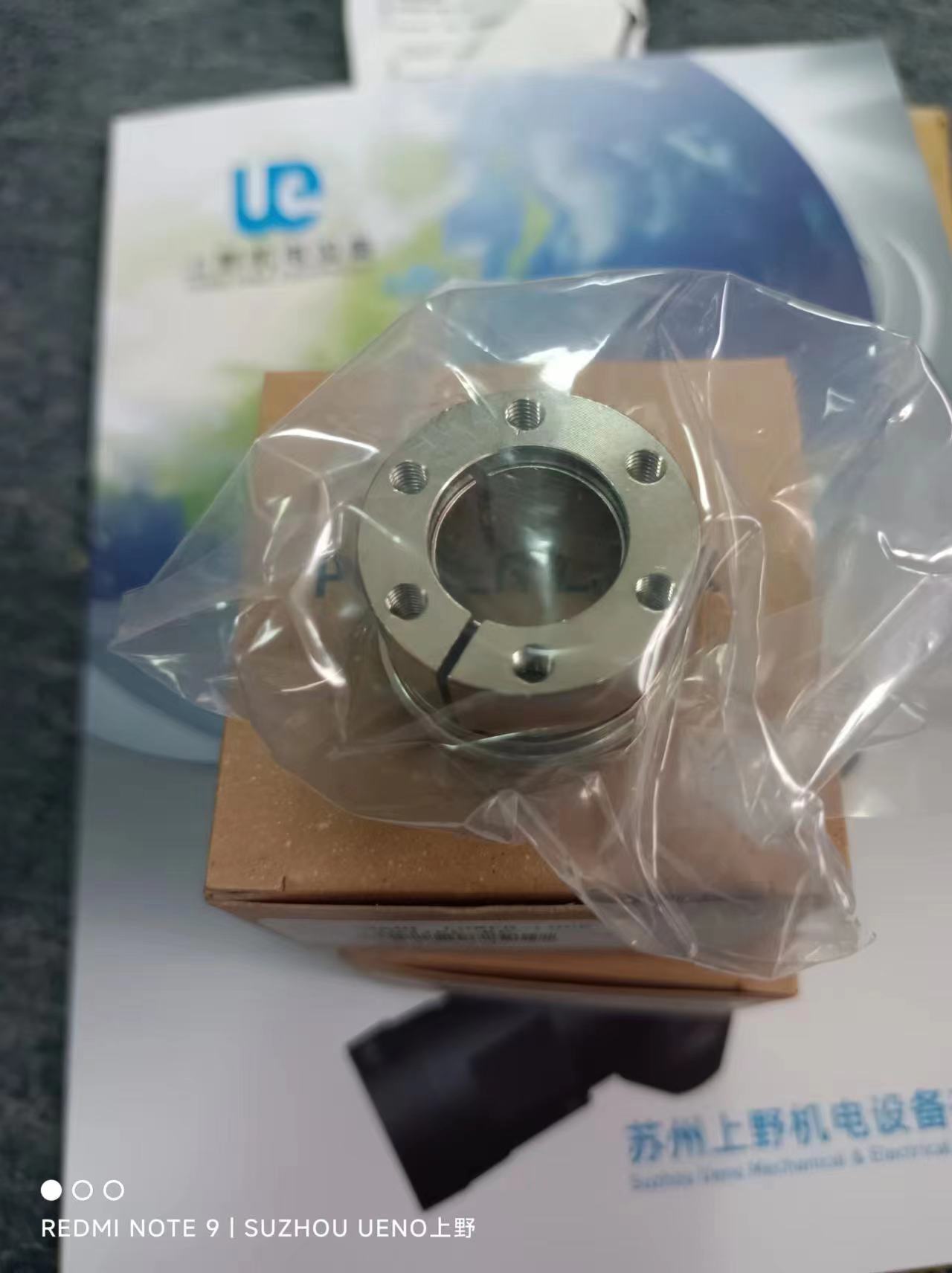

日本TSUBAKI椿本聯軸器型號：NEF02W-NH11JD2XNH15JD2
蘇州上野機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信
盤式聯軸器的終極版，產品種類豐富。
采用FEM分析優化聯軸器設計，具有扭矩傳導可靠，可吸收偏移，高精度定位，免加油等特點。聯結方法多樣，還可提供耐環境的規格。
・扭矩範圍：19.6～6860N・m/適用軸徑：Φ9mm～Φ130mm
・長壽命：無磨損部，可長時間使用。
・無需潤滑：無滑動部，無轉動部，完全無需潤滑。
・高扭力剛性：具有高扭力剛性和優異的彈性。
・可提供耐環境規格：提供不鏽鋼規格，無電解鍍鎳規格。
・軸聯結方式：產品陣容豐富詳細請參考下列2項
・可提供長墊塊類型：與MD齒輪箱組合使用，適於總軸驅動。備有長墊塊類型庫存品
・鍵聯結：適用範圍 NEF02～NEF700
采用一般的鍵聯結方式。提供新JIS鍵聯軸器，實施標準軸孔加工，可短期交貨。
・錐形鎖聯結 (無背隙) ：適用範圍 NEF04～NEF25
摩擦式聯軸器，采用特殊錐形輪轂，維持高扭矩和簡潔的構造。
最適於伺服電機的驅動。
・夾緊聯結 (無背隙) ：適用範圍 NEF02～NEF45
每單個輪轂使用一個螺栓進行摩擦聯結。打緊螺栓時與軸保持直角，可削減軸方向的空間。
・Power Lock 聯結 (無背隙) ：適用範圍 NEF04～NEF25
動力鎖EL係列與加壓法蘭盤組合使用的類型。可與其他係列的動力鎖組合使用，詳細請谘詢敝公司。
・標準輪彀
通常使用標準輪轂。
・增大型輪轂
如果傳動能力有充分富裕，軸徑超出標準輪轂的最大軸孔徑的場合，無需提高尺寸，使用下圖的擴大了轂徑H的輪轂即可。
・增長型輪轂
如使用標準輪轂時鍵的接觸壓力過高，使用下圖延長了B尺寸的加長輪轂可以降低鍵的接觸壓力。
・角型輪轂
動力鎖EL係列與加壓法蘭盤組合使用的類型。加壓螺栓已進行攻絲加工
| 容許扭矩 | 最高轉速 r/min | 底孔 d | 鍵槽 標準在庫 軸孔徑 範圍 | 鍵槽最大軸徑Φ | 扭轉剛性 | 軸向彈簧數量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N･m | {kgf･m} | 標準輪彀 | 增長型輪轂 | 增大型輪轂 | N･m/rad | {kgf･m/rad} | N/mm | {kgf/mm} | |||
| 19.6 | 2 | 20000 | 8 | 12～25 | 20 | - | 25 | 1.00×104 | 0.10×104 | 34.3 | 3.5 |
| PCD | A1 | A2 | B | BL | E | F | H | HL | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 44 | 63 | - | 20 | － | 4.9 | 5.5 | 32 | 45 | 23 | 57 |
| Dd | N | No | Ni | T | T' | 允許偏差值 | 質量 kg | 慣性 力矩 kg･m2 | GD2 {kgf･cm2} | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 角度誤差 deg | 平行誤差 | 軸向位移 mm | |||||||||
| 21 | 24 | － | 24 | 11 | － | 2 | 0.3 | ±1.6 | 0.45 | 1.66×10-4 | 6.64 |
注）
1．增大型輪轂·增長型輪轂的尺寸請參照尺寸一覽表。增長型輪轂的使用場合、隨B尺寸的長度變化、全長隨之變化。
2．最高轉速取決於聯軸器的傳動能力。無須調整平衡。
3．質量、慣性力矩、GD2均為標準輪轂在最大軸孔徑（鍵槽）時的值。請在增大形輪轂、增長型輪轂中，加入GD2增加量表中的數值。
4．標準襯塊以外的長度也可製作。具體請參照長型襯塊頁麵。
5．容許軸向位移是角度誤差為0時的值。
6．請確認鍵麵壓力是否符合顧客的使用條件。輪轂材質為S45C。
蘇州上野機電設備有限公司銷售型號：
NEF02W-NR×NR
NEF02W-NR×NH14JD2
NEF02W-NR×NH15JD2
NEF02W-NR×NH16JD2
NEF02W-NR×NH19JD2
NEF02W-NH14JD2×NH14JD2
NEF02W-NH14JD2×NH15JD2
NEF02W-NH14JD2×NH16JD2
NEF02W-NH14JD2×NH19JD2
NEF02W-NH15JD2×NH15JD2
NEF02W-NH15JD2×NH16JD2
NEF02W-NH15JD2×NH19JD2
NEF02W-NH16JD2×NH16JD2
NEF02W-NH16JD2×NH19JD2
NEF02W-NH19JD2×NH19JD2
NEF02W-NR×KH25JD2
NEF02W-NH14JD2×KH25JD2
NEF02W-NH15JD2×KH25JD2
NEF02W-NH16JD2×KH25JD2
NEF02W-NH19JD2×KH25JD2
NEF02W-KR×NR
NEF02W-KR×KR
NEF02W-KH25JD2×KH25JD2
